Catálogo de peças
Transmission
6
Diagrama de peças
Catálogo de peças
Electrical system II
por
Undersaddle
Transmission
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
12
12
13
14
15
1
Transm.oil unload screw
AP8550361
Não disponível
2
Gasket
AP8560085
Não disponível
3
Transmission shaft
AP8560148
Não disponível
4
Driven pulley shaft Z=15
AP8560247
Não disponível
5
Rear wheel axis cpl.
AP8560147
Não disponível
6
Circlip
AP8560130
Não disponível
7
Screw w/ flange
AP8560158
Não disponível
8
Bearing D20x52x15
AP8570004
Não disponível
9
Oil seal 38x50x7
AP8560125
Não disponível
10
Transmission cover cpl.
AP8560005
Não disponível
11
Bearing d30x55x13
AP8560126
Não disponível
12
Screw w/ flange M8x35
AP8560105
Não disponível
13
Breather
AP8560208
Não disponível
14
Hose clamp
AP8560022
Não disponível
15
Alloy washer
AP8550304
Não disponível

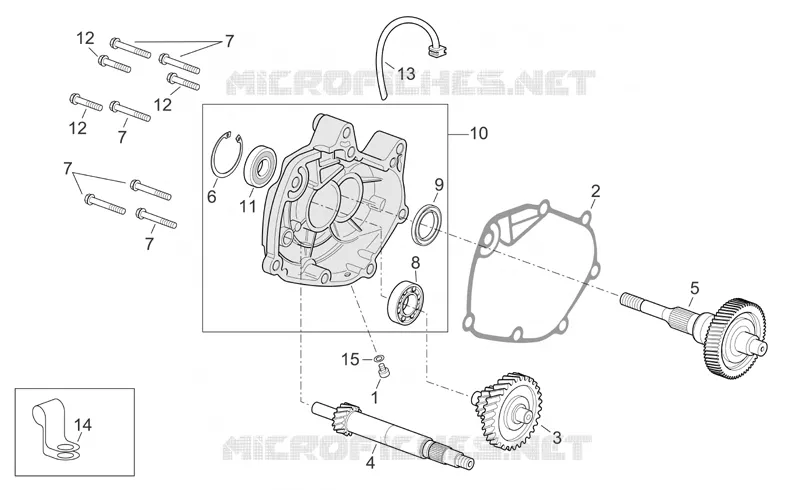

Encontre nesta página o esquema detalhado Transmission APRILIA. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original APRILIA.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
