1
Cilindrada
50
2
Modelo
RS
3
Ano
2004
4
Versão
RS 50
5
Catálogo de peças

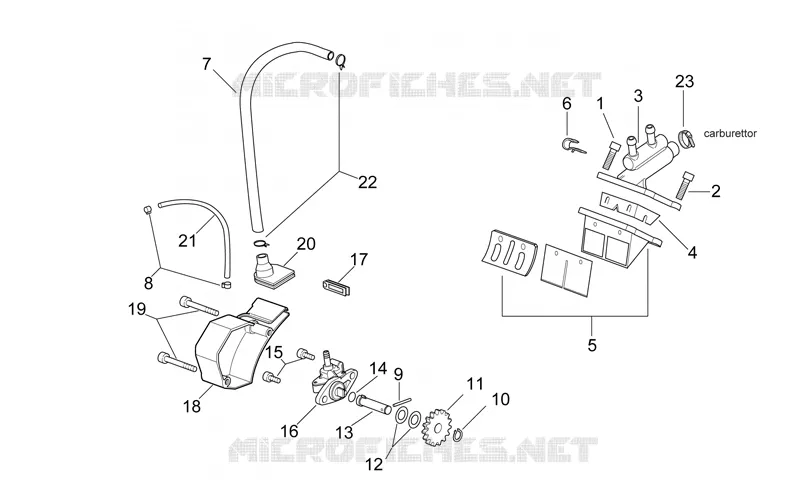

Oil pump - Manifold
6
Diagrama de peças
Catálogo de peças
Plate set
por
Carburettor - PG
Oil pump - Manifold
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
1
Screw M6x20
AP8510838
Não disponível
2
Screw M6x22
AP8206968
Não disponível
3
Intake manifold
AP8206602
Não disponível
3
Intake manifold
AP8206653
Não disponível
3
Intake manifold
AP8206972
Não disponível
4
Reed valve fix.plate
AP8206242
Não disponível
5
Reed valve assy
AP8206300
Não disponível
6
Clutch cable anchor bridge
AP8206303
Não disponível
7
pipe 345 mm
AP8206710
Não disponível
7
pipe 710 mm
AP8206975
Não disponível
8
Hose clamp
AP8206711
Não disponível
9
Roller D3x21,8
AP8508669
Não disponível
10
Outside circlip D8
AP8501467
Não disponível
11
Pump gear Z=22
AP8508872
Não disponível
12
Blue steel washer D8,4x16
AP8206277
Não disponível
13
Oil pump shaft
AP8206632
Não disponível
14
O-ring D19x1,2
AP8502665
Não disponível
15
Screw
AP8502562
Não disponível
16
Oil pump Mikuni
AP8276028
Não disponível
16
Oil pump
AP8508863
Não disponível
16
Oil pump
AP8206654
Não disponível
17
Cable adjuster rubber
AP8276026
Não disponível
17
Cable adjuster rubber
AP8508667
Não disponível
18
Oil pump cover
AP8206645
Não disponível
18
Oil pump cover
AP8276029
Não disponível
19
Screw
AP8206280
Não disponível
20
Oil pipe grommet
AP8276025
Não disponível
20
Oil pipe grommet
AP8508668
Não disponível
21
pipe 190 mm
AP8206631
Não disponível
21
Tuyau
AP8206974
13,82€ Preço unitário com IVA
22
Hose clamp
AP8206342
Não disponível
23
Hose collar
AP8206181
Não disponível

Encontre nesta página o esquema detalhado Oil pump - Manifold APRILIA. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original APRILIA.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
