1
Cilindrada
500
2
Modelo
ATLANTIC
3
Ano
2002
4
Versão
Atlantic
5
Catálogo de peças
Cylinder
6
Diagrama de peças
Catálogo de peças
Drive shaft
por
Cylinder head
Cylinder
1
2
3
3
4
5
5
6
7
8
9
10
11
12
12
13
1
Cylinder base gasket 0,4
AP8560166
Não disponível
1
Cylinder base gasket 0,8
AP8560164
Não disponível
1
Cylinder base gasket 0,6
AP8560165
Não disponível
2
Piston pin
AP8560069
Não disponível
3
Snap ring
AP8560086
Não disponível
4
Oil scraper ring d.92
AP8560067
Não disponível
5
Nut M6
AP8550271
Não disponível
6
Piston assy
AP8560159
Não disponível
6
Piston assy cat4
AP8560162
Não disponível
6
Piston assy cat3
AP8560161
Não disponível
6
Piston assy cat2
AP8560160
Não disponível
7
Cylinder with piston
AP8560174
Não disponível
8
Ring d.92
AP8560066
Não disponível
9
Oil scraper ring d.92x2,5
AP8560068
Não disponível
10
Chain tensioner assy.
AP8560059
Não disponível
11
Chain tensioner gasket
AP8550429
Não disponível
12
Screw w/ flange M6x16
AP8550557
Não disponível
13
Stud bolt M8x3x46
AP8560061
Não disponível

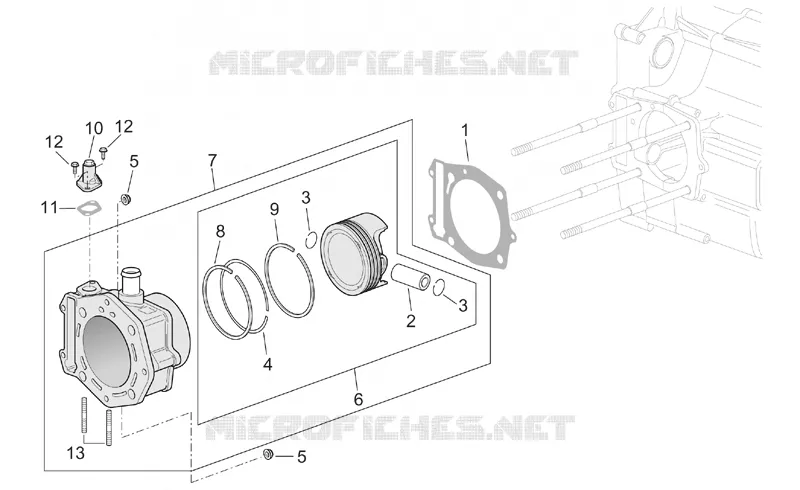

Encontre nesta página o esquema detalhado Cylinder APRILIA. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original APRILIA.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
