1
Cilindrada
50
2
Modelo
RS
3
Ano
1996
4
Versão
RS 50
5
Catálogo de peças

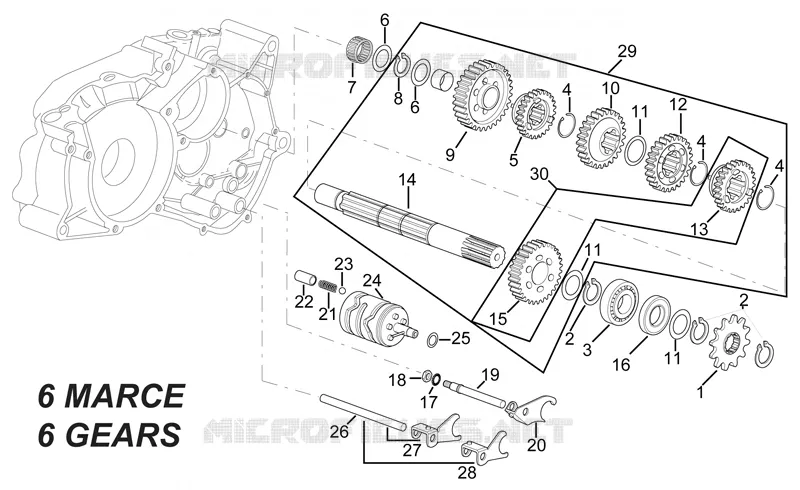

Driven shaft - 6 GEARS
6
Diagrama de peças
Catálogo de peças
Primary gear shaft
por
Driven shaft - 5 GEARS
Driven shaft - 6 GEARS
1
2
2
3
4
4
4
5
6
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
1
Intermediate gear Z=12
AP8206657
Não disponível
2
Outside circlip D20
AP8501477
Não disponível
3
Bearing D20x47x14
AP8509135
Não disponível
4
Outside circlip D20
AP8507866
Não disponível
5
5th wheel gear Z=25
AP8206615
Não disponível
6
Blue steel washer D14,5x27
AP8206634
Não disponível
7
Roller cage DB14-12
AP8206281
Não disponível
8
Outside circlip D14
AP8501478
Não disponível
9
1st wheel gear Z=36
AP8206611
Não disponível
10
3rd wheel gear Z=29
AP8206613
Não disponível
11
Blue steel washer D20,45x28
AP8502501
Não disponível
12
4th wheel gear Z=27
AP8206614
Não disponível
13
6th wheel gear Z=24
AP8206616
Não disponível
14
Secondary gear shaft
AP8206605
Não disponível
15
2nd wheel gear Z=33
AP8206612
Não disponível
16
Oil seal w/ dust seal
AP8206626
Não disponível
17
Rondelle évent.int.
AP8502473
4,24€ Preço unitário com IVA
18
Nut M7x5,5
AP8502414
Não disponível
19
Fork guide pin
AP8206298
Não disponível
20
Gear selector fork+pin 5-6 v.ta'
AP8206601
Não disponível
21
Gear indicator spring
AP8206261
Não disponível
22
Pin retainer
AP8206336
Não disponível
23
Ball D9
AP8206283
Não disponível
24
Shift cam
AP8206598
Não disponível
25
Blue steel washer D10x16
AP8206269
Não disponível
26
Fork guide pin w/shank
AP8206619
Não disponível
27
Gear selector fork+pin 1-3 v.ta'
AP8206599
Não disponível
28
Gear selector fork+pin 2-4 v.ta'
AP8206600
Não disponível
29
Secondary shaft cpl. 6 v.ta'
AP8206623
Não disponível

Encontre nesta página o esquema detalhado Driven shaft - 6 GEARS APRILIA. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original APRILIA.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
