1
Cilindrada
50
2
Modelo
RS
3
Ano
1996
4
Versão
RS 50
5
Catálogo de peças
Driven shaft - 5 GEARS
6
Diagrama de peças
Catálogo de peças
Driven shaft - 6 GEARS
por
Selector

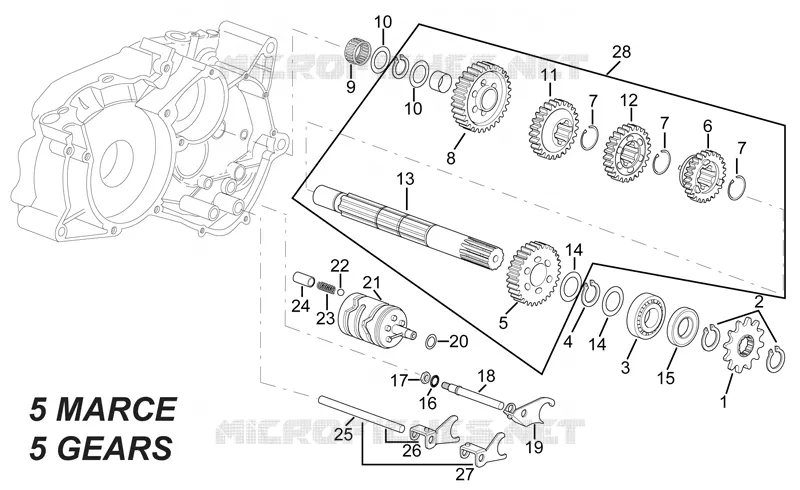

Driven shaft - 5 GEARS
1
2
3
4
5
6
7
7
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
1
Intermediate gear Z=11
AP8206313
Não disponível
1
Intermediate gear Z=12
AP8206376
Não disponível
2
Outside circlip D17
AP8501484
Não disponível
3
Bearing D17x40x12
AP8502626
Não disponível
4
Outside circlip D17
AP8501475
Não disponível
5
2nd wheel gear Z=33
AP8206443
Não disponível
6
5th wheel gear Z=25
AP8206446
Não disponível
7
Outside circlip D20
AP8507866
Não disponível
8
1st wheel gear Z=36
AP8206442
Não disponível
9
Gear bush 13x20x13,5
AP8206536
Não disponível
10
Blue steel washer D13x25
AP8206347
Não disponível
11
4th wheel gear Z=27
AP8206445
Não disponível
12
3rd wheel gear Z=29
AP8206444
Não disponível
13
Secondary gear shaft
AP8206436
Não disponível
14
Blue steel washer D17,2x30
AP8502498
Não disponível
15
Oil seal D17x35x7
AP8206291
Não disponível
16
Rondelle évent.int.
AP8502473
4,24€ Preço unitário com IVA
17
Nut M7x5,5
AP8502414
Não disponível
18
Fork guide pin
AP8206298
Não disponível
19
Fork 4-5 speed
AP8206434
Não disponível
20
Blue steel washer D10x16
AP8206269
Não disponível
21
Shift cam
AP8206431
Não disponível
22
Ball D9
AP8206283
Não disponível
23
Gear indicator spring
AP8206261
Não disponível
24
Pin retainer
AP8206336
Não disponível
25
Fork guide pin
AP8502826
Não disponível
26
Fork 1 speed
AP8206432
Não disponível
27
Fork 2-3 speed
AP8206433
Não disponível
28
Secondary shaft cpl.5 spd.
AP8206448
Não disponível

Encontre nesta página o esquema detalhado Driven shaft - 5 GEARS APRILIA. Esta vista explodida permite identificar os diferentes componentes de que necessita para a manutenção da sua máquina e encontrar rapidamente a respetiva referência da peça original APRILIA.


Os esquemas não são contratuais. Em caso de dúvida, os nossos profissionais estão disponíveis para responder às suas perguntas. Ao adicionar uma peça ao carrinho, certifique-se de encomendar a quantidade pretendida. O preço unitário indicado corresponde ao preço de cada referência para uma quantidade de 1.
